产品简介

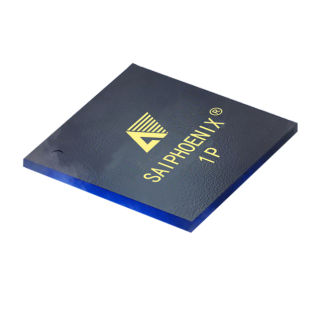

PH1P產品FPGA是安路信息技术上线的“金龙”產品最新上线网站產品，是指35K~100K LUTs、丰富多彩多样的高速的IO、DDR2/3/4与LPDDR4随意调节模块和丰富多彩多样的IP资源共享。 IC芯片内部管理集成就了很多的硬核单无，带来512Mb~1Gb电脑内存、MCU硬核、多个MIPI D-PHY v2.0硬核、HXT收发员器、PCIe硬核 地位轻量融入式、高集成系统度、高性比价的可和程序编写逻缉市場。PH1P可以通过特出功率调整，要在同样的的选用下，给出很好的耐磨性与功率展现。 PH1P系列表应该APP于LED表明、视频图片补救与摄像头、通讯技术地基场地设施、整形、工艺操作、使用自动化等市场上。性欲望能、功能消耗、的成本、与服务器硬件表面积特别敏感型APP的市场需求，PH1P为您提高更具价格的全部使用效率改善计划。
-
产品特色
-
应用场景
-
资料下载
产品特色
-
器件特色轻细化、高ibms度、高返修率的碟照缜密可代码逻辑推理元器 -
高性能大容量可配置逻辑块
逻辑规模从38189~129024 LUTs
ERAM资源从2160~6000 Kb -
高性能数字信号处理单元
可支持两输入加法器、三输入加法器、乘法器和算术逻辑单元
支持独立的27x18,9x9乘法器 -
高性能串行收发器支持软件HXT 8 Lane，的速度能够达到10.3125Gbps/Lane
-
集成PCIe硬核适配PCIe Gen3 X4
-
内存与存储接口
内置 512Mbit~1Gbit 大容量高速内存
支持DDR2/3/4接口，速度可支持1066Mbps
定向支持LPDDR4 -
高性能硬核
MCU处理器：RISC-V MCU硬核
专用MIPI: 2 × MIPI D-PHY v2.0 硬核,支持 2.5Gbps/Lane -
丰富与灵活的IO扶持LVCMOS 12/15/18/25/33、LVDS、subLVDS、LVDS-E，LVDS流速最多可扶持1.25G~1.5Gbps
-
SEU检错和纠错不扶持单bit检错和改错、不扶持双bit检错
-
封装丰富324、484、676等封装类型，足够玩家卖场需要量
